３エレデルタループ製作記

＜初めに＞

　前回、ケーブルフィシャーで上げる２エレデルタループを作成してみて、作成のノウハウは大体得ました。そこで今度は、３エレデルタループに挑戦してみることにしました。これが重量的にもケーブルフィシャーで上げる事の出来るアンテナの限界になるのではと思っています。
　また、このサイズになると強風ではアンテナ（３エレデルタループ）を上げる事が出来なくなると思われるので、その時の為に同じパーツを使用して１エレデルタループとして使用できるようにもしました。

　設計に当たっては、「軽量」、「運搬時のコンパクト化」に、今回は「サイドの切れ（Ｆ／Ｂ比）」を良くすることを付け加えて設計することにしました。（山頂で混信の多い時に威力を発揮すると思います。）

＜アンテナ・シミュレーションによる設計＞

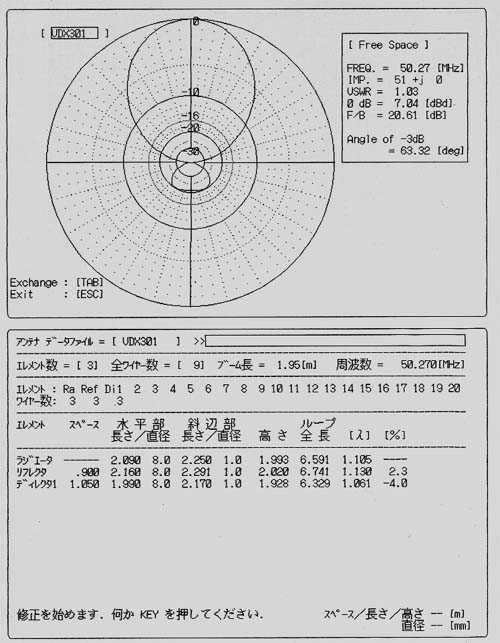

今回も製作する前に、ＪＡ１ＷＸＢ松田氏の作成した「アンテナ特性解析プログラム　MMPC」を使用して３エレデルタループの性能を計算で求めて見ました。このソフトは使用する素材から計算によりアンテナの特性を求めることが出来ます。これによっていちいち製作しないでも素材のチェックや性能把握ができます。色々シュミレートさせた結果下記のような結果になりました。

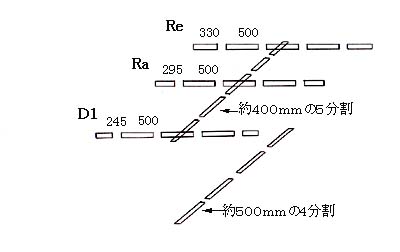

＜各部のサイズ＞

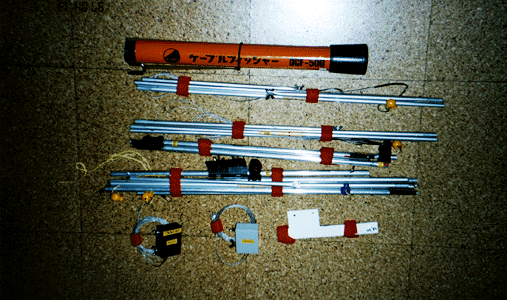

＜部品一覧＞

＜水平部分の作成＞

水平部に使用するアルミパイプのエレメントは持ち運びしやすいように、最長部が５００ｍｍの５分割のパイプで構成します。
分割した５本のパイプは紐を引っ張ることにより１本のエレメントになります。

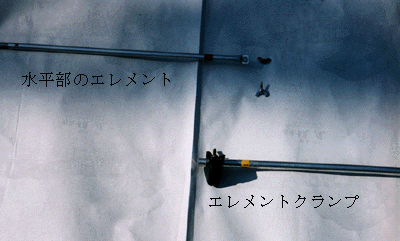

この方法は、テントのポールなどに使用されているジョイント方法と同じ仕組みで、私が一貫して使用している作成方法です。出来たエレメントは４３０ＭＨｚのアンテナ用のエレメントクランプでブームに固定します。

＜給電部分の作成＞

給電部は５０オームになる設計ですので、プラスチックケースの中にＦＣＺのアンテナバランキットを利用し１：１のバランを作成し給電しています。

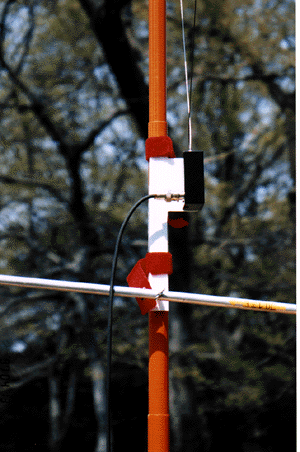

ポールへの固定方法は左の写真に解るようにＬ字型アクリル版の板に固定して止めます。

＜ブーム部分の作成＞

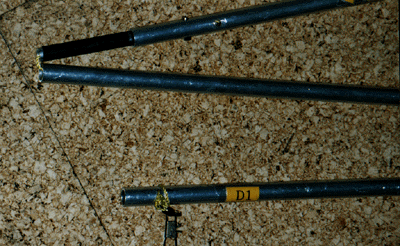

ブームは直径１０ｍｍのパイプをジョイントさせて作成しています。作成方法は、エレメントと同じ方法です。

＜調整方法＞

調整ですがまずラジエータから始めます。ラジエータは給電用にバランがあるために、長さに少しの影響がでます。そこでまず、MMPC を利用し計算でラジエータだけの時に何処に共振するかを求めます。
今回の材質では、約５２ＭＨｚとでました。早速組み立ててＳＷＲを見たところ、水平部分を「２２５０mm→２１６０mm」とすることで共振するとでました。これで、ラジエータ部分の補正が終了しました。次に、リフレクターとディレクタを付けて調整した結果下記の用になりました。

調整後の実サイズ
ラジエータ　　：２２５０mm（２１６０mm　一時調整後）　→　２１２５mm
リフレクタ　　：４５８２mm（２２９１mm 　Ｘ ２）　　　→　４４９５mm
ディレクタ１　：４３４０mm（２１７０mm 　Ｘ ２）　　　→　４２５０mm

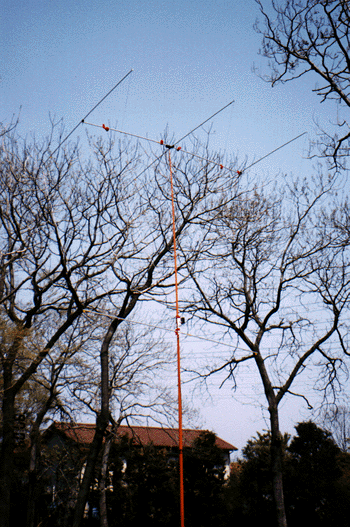

＜完成＞

ほるす(後藤 @ JR1NNL )
