軽量エレメントの製作方法


組み立てに特別な工具を使用しない、ジョイント式のエレメントを作成してみました。この方法の利点は,、「糸を引っ張るだけで組み立て完了」、「全てのパイプが糸で繋がっているので紛失することが無い」などが上げられますが、ネジ止めしない分逆に電気的な接合の甘さが出やすいと言う欠点も持っています。



<使用部品>

アルミ丸パイプ
パイプですが、一般的な肉厚1mmのパイプで作っては軽量化になりません。そこで、私は「光モール TEL:0729-56-0025」と言う会社からでている「アルミ丸パイプ」を使用しています。これは、全長1mで肉厚が0.5mmのパイプです。パイプ種類も直径が3mm〜10mmの1ミリ刻みで8種類あります。 このパイプ(肉厚0.5mm)で作成すれば、普通のアルミパイプ(肉厚1mm以上のパイプ)の半分の重さで作成する事ができます。

ケーブルストッパー(ヒモホルダー)
これは、手芸店や山の道具の店などにあります。袋などのヒモの長さを調整する小物です。(色々なサイズの物がありあます)

水糸
最近は、蛍光水糸の極太を使用しています。別に水糸でなくても良いのですが、太さと伸縮率の関係でこれが気に入っています。

ネジ
直径 2mmのネジを使用します。長さは、「パイプの直径+2mm」の長さの物を使用します。

その他
導電性コンパウンド(ナガラ電子工業)、
パイプの接合部に使用します。

接点復活剤、
これは、パイプの接続部の研磨(?)に使用します。
隠れた優れものです。(^_^;)
アロンネジ止め(コニシ株式会社)、
ネジが取れて無くなる事が少なくなります。




<使用工具>


鉄ノコ、

棒ヤスリ、
紙やすり、



電動ドリルなどを使用します。
ドリルはドリルドライバーが回転数が調整できて便利です。




<基本構造>

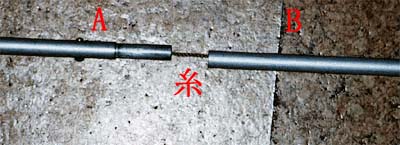

基本的な構造は、下図の用になります。ジョイント用に50mmに切断したパイプを使用します。ジョイントパイプは片側をネジ止めして外れないように固定します。これで、「A」に「B」差し込めばエレメントの完成です。

            A                               B
     ----------|-----              -----------------
    ジョイントパイプ --|-------------        糸
(a)...............|.......................................(b)端を固定する
                --|-------------
        ----------|-----              -----------------
            2mmのネジで固定する

ただ、このままでは簡単にパイプが外れてしまいますのでこれを固定する為に(a)と(b)の間に糸を通して、これを引っ張って固定します。見た目は、キャンプで使用するターフなどを固定するポールの構造に似ています。また、この(a)(b)の間を結ぶのに使用する材料は糸でなくゴムなどでも良いのですが、私が色々ためした結果では糸(水糸)が一番安定するのでこれにしました。

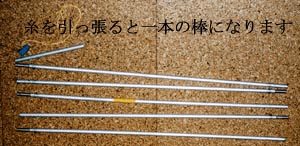

この方法で必要な長さ分ジョイントすれば、見た目は一本のアルミ丸パイプの棒が完成します。後は携帯の事を考えて一本のパイプの長さを最長でも50cm以下で作成するようにすると良いと思います。



<製作方法>

まず外側に使用するパイプを、必要な長さに鉄ノコで切ります。この時にバリとかが出来ますが気にせず切ります。その後、棒ヤスリで切断面のバリ取りをします。

次に、ジョイント用のパイプを同じように50mmに切断します。そして、棒ヤスリでバリ取りをしてから、表面を紙やすりで磨きます。(このパイプの表面は絶縁されているので、きれいに絶縁剤を磨き落とします


ジョイント金具が出来たら、外側のパイプに刺してみます。全く入らない時はジョイントパイプの表面と外側のパイプの内側をヤスリで磨き調整します。少し固めでOKです。この時無理して刺し込まないで下さい。抜けなくなります。(^_^;)

パイプを差す前に先ず、接点復活剤をパイプの中に吹きかけてからショイントパイプを挿入します。入らないようなら紙ヤスリでジョイントパイプを磨いて調整します。チョット固めなら接点復活剤をかけながら何回か抜き差しを繰り返せばゆるくなってきます。



最後に、この時につないだ2本のパイプ間の導通も確認してください。(導通性能を維持するのがこのエレメントの製作ポイントです。これを怠ると風などでSWRがふらふらするアンテナになってしまいます)

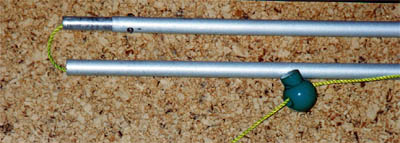

組み立てですが、外側のパイプの端から15mmの所にドリルで穴お空けてジョイントパイプをネジで固定します。この時にジョイントパイプの外側に導電性コンパウンドを塗っておきます。そして、ネジにはアロンネジ止めを付けます。これで、使用中にネジが落ちてしまう事もなくなります。最後に糸を通してケーブルストッパーを付ければ完成です。(糸の取り出し口はパイプに小さな穴を開けてそこから取り出します
