軽量２エレアンテナ製作記（タイプ２）

＜初めに＞

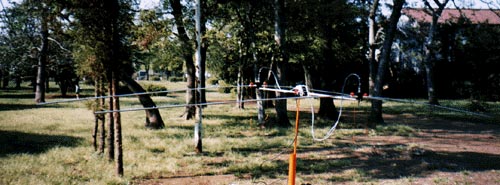

2eleant

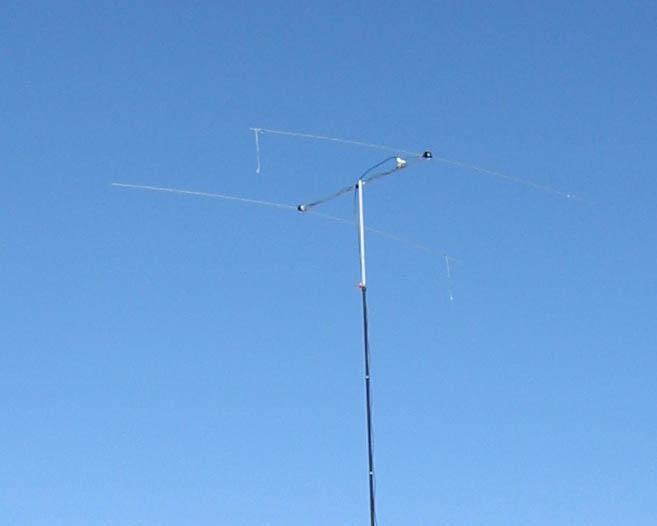

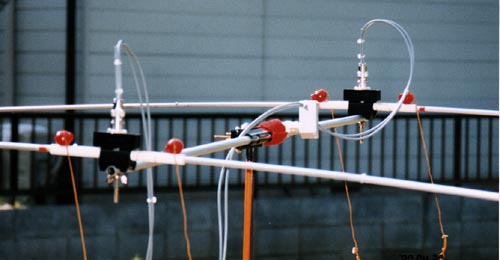

前作（軽量２エレアンテナ）より、Ｆ／Ｂ比が少し改善さえるタイプのアンテナを作ってみました。構造は前作とまったく同じで、違いは、両エレメントの間隔が「０．１２３λ」になる事と給電点のインピーダンスが「２５オーム」になる点です。

＜基本スペックと各部のサイズ＞

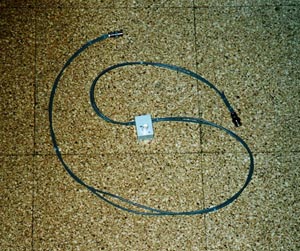

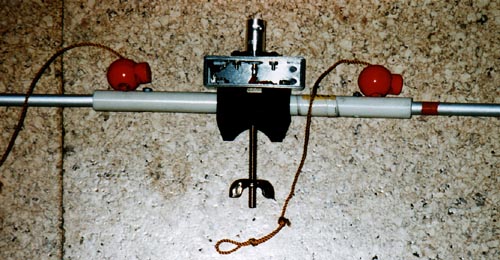

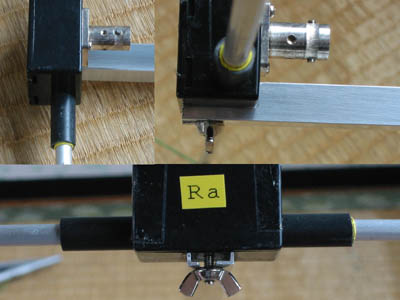

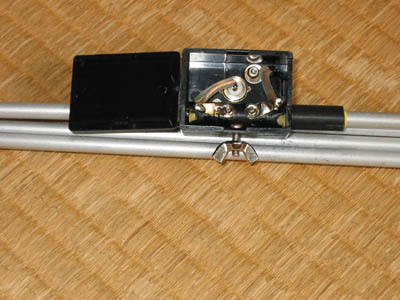

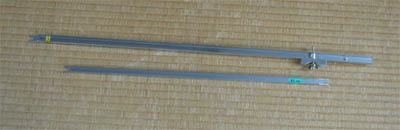

５０Ωタイプの場合は、「Ｒａ」、「Ｒｅ」、「給電点」の各ポイントで５０Ωになりますので、３Ｄ２Ｖで給電しますが、２５Ωタイプの場合は、「Ｒｅ」、「Ｒａ」、「給電点」で２５オームになります。そこで　「Ｌ」、「ｂ’」には１．５Ｄ２Ｖを２本並列にして作成します。また、給電部にはＦＣＺバランキットを使用して１：２のバランを作成して給電しています。その他基本的な製作方法は軽量２エレと同じとなります。

※各部の長さを自動計算してくれるエクセルファイルを星野　隆敏＠JA1VUC　さんが作ってくれましたのでここに掲載しますので、ご利用ください。　「自動計算エクセルファイル」
