ＨＢ９ＣＶ製作記

＜初めに＞

市販の２エレＨＢ９ＣＶをベースに４or７エレＨＢ９ＣＶを作成してみました。このアンテナは持ち運びやすさを大前提にしていますので、組み立てにはチョット時間が掛かりますが場所をとらないので重宝しています。

＜完成図＞

　●４エレＨＢ９ＣＶ

（エレメント）
      I              I            I       I
9mm   I              I            I       I
      I              I            I       I
      H              H            H       H
12mm  H              H            H       H
     -+--------------+------------+-------+-
      H   1.20m      H   1.18m    H 0.75m H
      H              H            H       H
      I              I            I       I
      I              I            I       I
      I              I            I       I
    2.734m         2.787m       2.845m   2.971m
     (D2)           (D1)         (Ra)    (Rf)

    （中心周波数 50.25MHz で ｼｮﾄﾊﾞｰ の位置 0.35m です）
     ※ HHH は全て 1m です。


（ブーム）
        22mm           25mm　        22mm    （ﾊﾟｲﾌﾟ径）
     -----------================-----------
　 　　1.03m         1.10m         1.03m

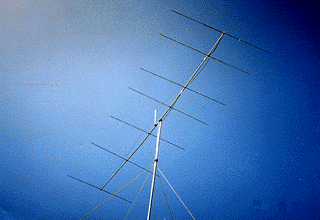

  ●７エレＨＢ９ＣＶ

（エレメント）
      I            I            I           I        I          I       I
9mm   I            I            I           I        I          I       I
      I            I            I           I        I          I       I
      H            H            H           H        H          H       H
12mm  H            H            H           H        H          H       H
     -+------------+------------+-----------+--------+----------+-------+-
      H   1.78m    H   1.40m    H   1.20m   H  0.81m H   1.18m  H 0.74m H
      H            H            H           H        H          H       H
      I            I            I           I        I          I       I
      I            I            I           I        I          I       I
      I            I            I           I        I          I       I
    2.573m       2.614m       2.675m      2.737m   2.798m     2.86m   2.983m
     (Fd)         (Fd)         (D3)        (D2)     (D1)       (Ra)    (Rf)

    （中心周波数 50.20MHz で ｼｮﾄﾊﾞｰ の位置 0.3m です）
     ※ HHH は全て 1m です。

（ブーム）
      19mm       22mm                 25mm　             22mm       19mm
    ･･････------------------=======================----------------･･････
     0.9m      　1.7m                 2.0m               1.7m       0.9m

＜各エレメントの構造図＞

各エレメントは９mm２本と１２mm（共に肉厚１mm）１本の３本のパイプで構成されています。Ra　と　Rf　の９mm パイプを除く（これだけ１．１ｍです）各パイプは１ｍの長さにカットしてあり、１２mmのパイプに９mmのパイプを挿入して長さを調整するようにしてあります。（本当は９．５mmのパイプが欲しかったのですが手に入りませんでした）

                               12mm
      9mm   ----HHH-----------------------------HHH-----  9mm
    ============HHH=====         ●         ====HHH=============
            ----HHH-----------------------------HHH-----
            |                                           |
    |       |<----------------------------------------->|
    |       |                   1.0m                    |
    |<----------------->                    <------------------>
        1.0m                                         1.0m

次に９mmと１２mmのパイプの接合部ですが（上記の図の HHH の部分）、１２mm のパイプの両サイドに５０mm程の割りを入れておき上からアルミ版を加工した留金で押さえつけてとめます。

                         12mmパイプの断面図
           ------HHHH-------------------------
           |     HHHH
           ------HHHH----
                 HHHH    |
           ------HHHH----
           |     HHHH
           ------HHHH-------------------------

           <-------------->
                50mほど割りを入れる

             HHHH のアルミ版
          --------------------------
          |                         |  アルミ版をこのように加工してこれ
          |   ●               ●   |　を曲げて１２mmに巻き付けるように
          |                         |　して締め付け金具を作成します。
          --------------------------
              ^                ^
              |                |
            ネジ穴           ネジ穴

              | |　　　　　　　　　　　こんな形に加工します。
             =====  ネジ
              | |
             *   *
            *     *
            *     *
             *****

※このエレメントの止めかたは移動の時に組み立てやすくするための物なので、固定で使用するには強度的に向きません。固定で使用するなら直接ネジ止めするなどの方法を考えた方が良いと思います。また、アンテナ調整時にエレメントの長さを変えて調整する時に便利です。（すぐ長さが変更出来るので、ＳＷＲ計＋電卓＋メジャーでちょこちょこと・・・）

＜給電部＞

給電部分は加工が大変なので市販の２エレＨＢ９ＣＶからパーツ取をしました。利用したパーツは、調整棒２本・フェーズライン・ショト金具などマッチング分部の部品全てです。（実は私は新品を購入したので中心エレメント以外は全て利用しました・・・）費用的にはここが一番掛かるのでどこかでいらなくなったＨＢ９ＣＶを見つけてきて使用するのがベストですね。

＜使用パーツおよび価格＞

アルミパイプ、エレメントクランプ、ネジなどの総計が約　 \7,000　です。

アルミパイプは・・
４ｍ定尺のものを購入してきてカットして使用しています。参考例に今回の価格表をＵＰしてます。

肉厚１ｍｍ　　９φ　４ｍ　　￥　４５０
肉厚１ｍｍ　１２φ　４ｍ　　￥　６５０
肉厚１ｍｍ　１９φ　４ｍ　　￥　９００
肉厚１ｍｍ　２２φ　４ｍ　　￥１０００
肉厚１ｍｍ　２５φ　４ｍ　　￥１１５０

エレメントクランプ＆ネジは・・
ロケットの万世橋店で仕入れています。それと、ネジのナットは全てとめやすいチョウナットに変更してあります。

エレメントクランプには
エレメントクランプには目玉クリップを使用する方法もあります。この方が組立時間を短縮することができます。

＜その他＞

４エレＨＢ９ＣＶは一番長いパイプでも１１０ｍｍですから、持ち運びにもあまり邪魔になりませんし、車のトランクにもそのまま入りますので手軽な移動にはもってこいではないでしょうか。実は７エレＨＢ９ＣＶも現在の物はブームの一番長いパイプを１２０ｍｍにしていますので、これも普通車トランクにそのまま入ります。

７エレＨＢ９ＣＶはブームのパイプが細いのとつなぎを多くすると前後にしなってしまいますからブームステーでつりあげた方がいいです。

このアンテナのベース資料は、ＪＡ１ＧＨＰ局がＣＱ誌１９８７年７月号誌上に発表された物を参考にして製作しています。

ほるす(後藤 @ JR1NNL )
