山岳移動用の８ｍポール

---

最小寸法　１．６４ｍ
最大寸法　７．８ｍ
先端直径　２２φ
下部直径　３７φ
重量　　　２．３Ｋｇ

となりました。

      ----------------------------------------------
     ||                                         ↑
     ||      ２２φ                             ｜
     ||　　  １．６ｍ                           ｜
     ||　　　　　　　　　　　　　　　　　　　　 ｜
     ||                                         ｜
     ||                                         ｜
     ||                                         ｜
    ||||     接合部　約０．２ｍ                 ｜
    |  |                                        ｜
    |  |　 　２５φ
    |  |   　１．５ｍ                       約　７．８ｍ
    |  |
    |  |
    |  |
   ||  ||    接合部　約０．２ｍ
   |    |                                       ｜
   |    |　　２８φ                             ｜
   |    |    ５．１ｍ  ４段つなぎ               ｜
   |    |　　　（ＣＰ−０４）                   ｜
   |    |                                       ｜
   |    |                                       ｜
   |    |　　　　　　　　　　　　　　　　　  　 ｜
   |    |                                       ↓
      ----------------------------------------------

・まず最初に、ＣＰ−０４の先端をカットします。

・次に、２５φのパイプを差し込んでみて、頭が８０ｍｍ程出っ張る所でカットします。（約　１．５ｍ位になります）

・次に、２２φのパイプを差し込んでみて、頭が８０ｍｍ程出っ張る所でカットします。（約　１．６ｍ位になります）

これでパイプのカットは終わりです。次は穴あけですが、穴は各パイプの先端から４０ｍｍの所に空けます。パイプの下部の穴は、大体２００ｍｍぐらい重なるようにして穴の位置を決め、穴をあけます。

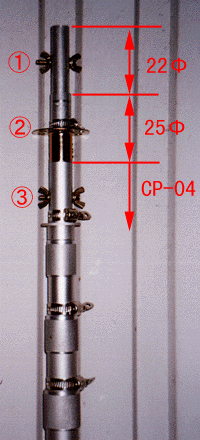

�@　の穴はブームを取り付ける為の穴です。付いているネジは、�Aの位置で２２φと２５φのパイプを固定するのに使用します。

�A　の金具はステーリングです。これは、テレビ用２５φの物を流用しています。

�B　の穴は、ＣＰ−０４、２２φ、２５φのパイプを貫通しています。持ち運びの時は、ここにネジを通すことにより各パイプを固定します。

このポールに取り付け可能なアンテナは、先端の太さとパイプの剛性の問題（ベースに使用しているＣＰ−０４の剛性）から約２ｋｇ位までです。また、ベースのポールは５ｍで使用する前提の剛性しかありませから、さすがにアンテナを付けるとしなりが出てきます。そこでアンテナ下、約１．５ｍ下にステーにリング（２５φのテレビ用のリングを使用）を付けステーを取るようにしました。

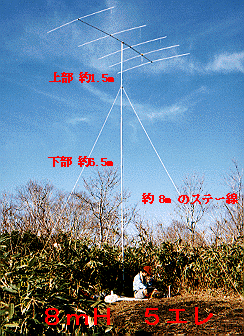

＜軽量５エレＦ９ＦＴを付けて運用中＞
